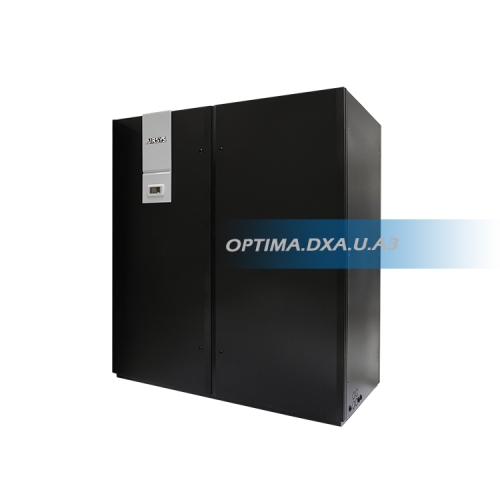

OPTIMA機房專用空調機組

OPTIMA機房專用空調機組

頂部

詳細信息

簡介
OPTIMA家族機房專用空調機組為機房提供精密的溫度和濕度控制，具有極高的可靠性、穩定性以及節能性，滿足24×7全天候連續運行要求，是綠色數據中心與各類電子設備機房的理想選擇。	OPTIMA家族機房專用空調機組有多種制冷方式，包括直接蒸發風冷式、直接蒸發水冷式、單盤管冷凍水式及雙盤管冷凍水式
容量
17.6kW~134.5kW
應用場所
數據中心與計算機房通訊設備機房其他電子設備機房大型醫療設備室	恒溫恒濕實驗室恒溫恒濕工藝環境，如精密加工，電子廠房等恒溫恒濕儲藏環境，如博物館，檔案館，酒窖等
主要特點
高能效 OPTIMA產品家族集成了眾多的節能方法，DXA機組的平均能效比可達3.0以上；　精確控制溫度控制精度可達±1℃，濕度控制精度可達±5%，為機房設備創造更穩定的運行環境；　多冷源形式可選冷源可以采用直接蒸發風冷、直接蒸發水冷，單盤管冷凍水或雙盤管冷凍水, 客戶可以根據現場情況自由選擇；　多種送風、回風方式上送風和下送風兩種送風方式，上回風、下回風、前回風、后回風4種回風方式；　 EC風機除了OPTIMA.DXA標配AC風機選配EC風機外，其它系列均采用EC風機，在低負荷期間降低風機的轉速，從而大幅度降低風機的能耗，并根據風系統壓力的變化，及時自動調整風機的轉速，保證必要的送風量或適應不同的風系統阻力；	G4空氣過濾器，可清洗，便于維護，使用壽命長；　連續式冷凝壓力控制系統，實現制冷系統的穩定運行；　標準運行模式與節能運行模式兩種方式可選，為用戶提供了一種全新節能方案；　電極式加濕系統；　不銹鋼繞片式電加熱器。

可選配置	OPTIMA.DXA	OPTIMA.DXW	OPTIMA.CW	OPTIMA.CWD
無蝸殼后向離心風機，配三相EC交流電機	○	—	—	—
無蝸殼后向離心風機，配三相AC交流電機	—	○	○	○
過濾器風壓差保護開關	○	○	○	○
上送風電動止回閥	○	○	○	○
上送風機組送風風帽	○	○	○	○
下送風機組送風靜壓箱	○	○	○	○
上送風后回風風箱	○	○	○	○
高度可調的安裝支架	○	○	○	○
送風溫度傳感器	○	○	○	○
地板積水報警組件	○	○	○	○
彩色觸摸屏圖形顯示手操器	○	○	○	○
RS232通訊卡	○	○	○	○
RS485通訊卡	○	○	○	○
Pcoweb 通訊卡	○	○	○	○
通訊協議轉換器	○	○	○	○
時鐘卡	—	—	○	○
電子膨脹閥	○	○	—	—
可選使用R407c制冷劑的機組	○	○	—	—
-20℃以下低溫啟動組件	○	—	—	—
電源相序控制器	—	—	○	○
電動３通閥	—	○	○	○
注：“○”表示可選項，“—”表示無。

OPTIMA.DXA（配置AC風機）

型號		16E1A1	20E1A1	26E1A2	26E2A2	30E1A2	30E2A2	35E1A2	35E2A2	40E2A3	50E2A3	60E2A4	70E2A4	80E2A4	90E2A5	100E2A5
送風方式		O：上送風；U：下送風
機組供電		380V/3Ph/50Hz
制冷量(1)	kW	18.1	20.3	26.2	26.1	30.4	31.6	35.3	36.9	44.1	50.5	60.2	70.6	80.2	90.1	100.3
壓縮機		全封閉渦旋式
送風機
形式		無蝸殼AC后傾離心風機
數量	n.	1	1	1	1	1	1	1	1	2	2	3	3	3	3	3
風量	m3/h	6150	6350	9600	9600	9650	9650	9730	9730	12300	12750	19100	19200	19200	28960	28960
電加熱量	kW	6	6	9	9	9	9	9	9	13.5	13.5	18	18	18	18	18
電加濕量	kg/h	3	3	5	5	5	5	5	5	8	8	8	8	8	8	8
風冷室外機
型號*數量(2)		CME5*1	CME8*1	CME10*1	CME4*2	CME10*1	CME5*2	CME15*1	CME8*2	CME8*2	CME10*2		CME15*2	CME15*2	CME20*2	CME20*2
型號*數量(3)		CME8*1	CME10*1	CME15*1	CME5*2	CME15*1	CME8*2	CME20*1	CME10*2	CME10*2	CME15*2	CME15*2	CME20*2	CME20*2	CME25*2	CME25*2
寬深高	mm	8758901960		14808901960						17508901960		24908901960			30958902050
重量	kg	315	366	375	387	410	425	440	470	630	680	940	980	1040	1230	1270

(1) 回風干球溫度24℃、相對濕度50%，室外環境干球溫度35℃的情況下；
(2)環境溫度≤40℃時，所配的冷凝器型號，具體參數請查閱CME系列風冷冷凝器參數表；
(3)環境溫度>40℃時，所配的冷凝器型號，具體參數請查閱CME系列風冷冷凝器參數表。

OPTIMA.DXA/DXW（配置EC風機）

型號		16E1A1	20E1A1	26E1A2	30E1A2	35E1A2	40E2A3	50E2A3	60E2A4	70E2A4	80E2A4	90E2A5	100E2A5
送風方式		O：上送風；U：下送風
機組供電		380V/3Ph/50Hz
制冷量
DXA(1)	kW	18.3	20.6	26.8	31.2	35.9	45.1	52.2	61.3	72.1	81.2	90.5	103.3
DXW(2)	kW	17.6	21.5	27.9	31.2	36.1	45.8	57.2	62.1	72.2	82.3	90.4	106.7
壓縮機		全封閉渦旋式
送風機
形式		無蝸殼EC后傾離心風機
數量	n.	1	1	1	1	1	2	2	3	3	3	3	3
風量	m3/h	5750	6320	8900	9600	9600	12600	13600	17800	19200	21000	24600	27900
電加熱量	kW	6	6	9	9	9	13.5	13.5	18	18	18	18	18
電加濕量	kg/h	3	3	5	5	5	8	8	8	8	8	8	8
風冷室外機(DXA)		AMAE5*1	AMAE6*1	AMAE8*1	AMAE10*1	AMAE12*1	AMAE6*2	AMAE8*2	AMAE10*2	AMAE12*2	AMAE15*2	AMAE18*2	AMAE20*2
寬深高	mm	8758901960		14808901960			17508901960		24908901960			30958902050
DXA重量	kg	310	360	370	410	440	620	670	930	980	1020	1210	1250
DXW重量	kg	322	374	385	423	431	656	709	971	1013	1076	1256	1300

(1) 回風干球溫度24℃、相對濕度50%，室外環境干球溫度35℃的情況下；
(2) 指回風干球溫度24℃、相對濕度50%，冷凝器進水溫度30℃，標準水流量情況下。

OPTIMA.CW/CWD
　

型號		20A1	30A1	40A2	45A2	55A3	65A3	80A4	100A4	120A5	140A5
送風方式		O：上送風；U：下送風
機組供電		380V-3Ph-50Hz
制冷量(1)	kW	24.8	30.3	40.8	47.7	55.8	66.5	80.5	100.2	112.1	134.5
送風機
形式		無蝸殼EC后傾離心風機
數量	n.	1	1	1	1	2	2	3	3	3	3
風量	m3/h	6750	6750	9600	9600	15300	15300	21600	21600	28900	28900
電加熱量	kW	6	6	9	9	13.5	13.5	18	18	18	18
電加濕量	kg/h	3	3	5	5	8	8	8	8	8	8
寬深高	mm	8758901960		14808901960		17508901960		24908901960		30958902050
CW重量	kg	310	335	380	410	470	510	550	575	660	690
CWD重量	kg	327	356	408	448	504	556	600	642	730	785

(1) 指回風干球溫度24℃，相對濕度50%；進/出水溫度：7℃/12℃。
